變頻電機 力矩電機上應用失電制動器的原理與安裝注意事項

工作中有很多動作需要定位、防動。電動機加裝制動器有得電制動、失電制動兩種。多選擇后者。具有結構簡單、噪音低、安全可靠等特點，廣泛應用機械設備的傳動裝置中。變頻電機加裝制動器主要起定位、提升防止下載等等力矩電機主要防止重物下載保持張力。

工作原理簡述

制動器的勵磁線圈接通額定電壓（DC）時，電磁力吸合銜鐵，使銜鐵與制動盤脫離（釋放），這時傳動軸帶著制動盤正常運轉或啟動，當傳動系統分離或斷電時，制動器也同時斷電，此時彈簧施壓于銜鐵，迫使制動盤兩側與銜鐵及法蘭盤之間產生摩擦力矩，使傳動軸快速停轉。因制動器是在失電狀態制動，故以“失電制動”冠名。

如果制動器散熱環境較差，傳動軸又是長時間連續工作時，若條件允許，則可在制

動器工作后，保持電壓轉換為70%-80%的額定電壓，以減少發熱。

失電制動器與電機的線路連接

按照電機制動的實際需求，制動器與電機共用接線板，以實現同時供電，斷電同時的目的，特別要強調的是，該類制動器施以額定電壓方可啟動，否則會因制動器無

法起動而導致電機短路電流過大燒毀。

制動器安裝注意事項

A摩擦盤兩面及銜鐵表面不得有油污，應保持清潔，否則會因磨擦力不夠，無法實

現制動；

B安裝時必須保證合適的氣隙“δ”；要保證銜鐵吸放自如，應保證氣隙“δ”大小適宜且均勻。

C齒輪套不得有軸向竄動。

D安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

制動器結構及性能特點

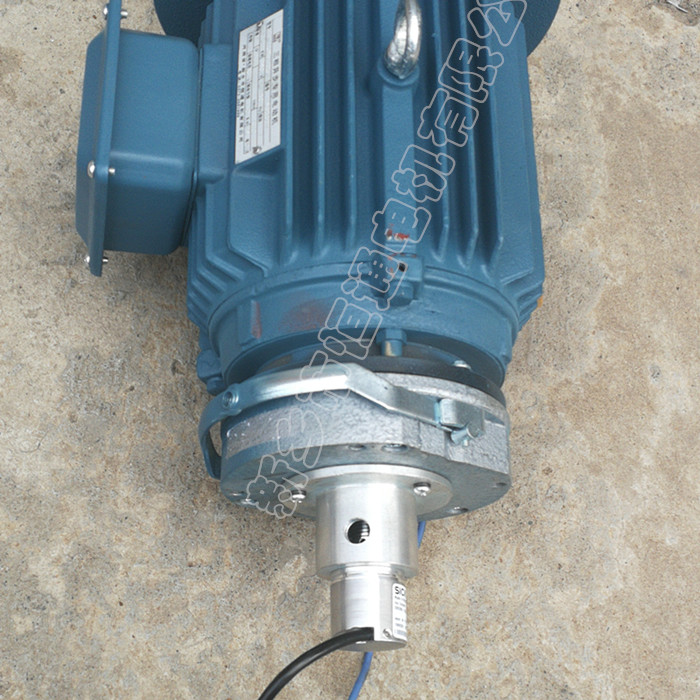

制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、安裝鏍釘?shù)冉M成，制動器安裝在設備的法蘭盤（或電動機）的后端伸；傳動軸與花鍵套與制動盤聯結。

1、結構緊湊 失電制動器軸向尺寸雖小，但制動扭矩足夠大。

2、響應迅速 失電制動器是采用彈簧裝置形成制動扭矩，彈簧復位時間即為制動響應時間

3、使用壽命長久 失電制動采用新型摩擦材料，決定高壽命的性能。

制動器適宜的工作條件

1、周圍空氣相對濕度不大于85%（20±5℃）

2、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃。

3、制動器周圍采用B級絕緣，電壓波動不超過+5%和-15%的額定電壓，其工作方式為連續工作制

4、安裝時應保證傳動軸部位與制動器的配合精度。

5、制動器的制動盤必須在無油污的情況下使用。
