力矩電機怎么選型？力矩電機選型要點

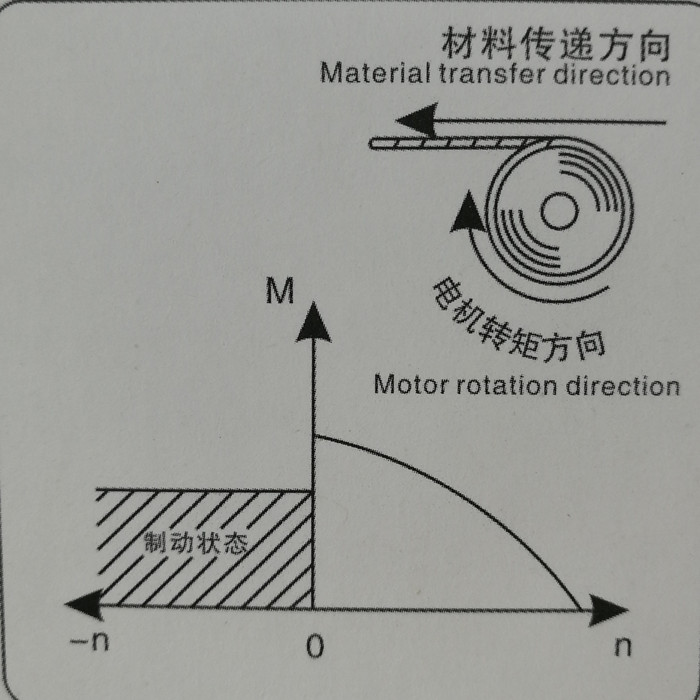

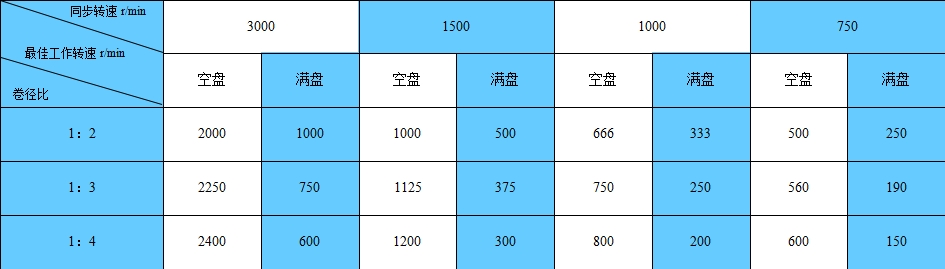

很多機械工程師都有選普通電機的經驗，但是力矩電機屬于機械軟特性選型是不一樣的。力矩電機工作中輸出的力矩與負載比較接近，力矩選擇要恰到好處大了小了都不行。負載小時張力將在電機的端輸入電壓降得很低，此時電機的轉矩一轉速特性曲線較為平坦，這此就使卷繞精度變壞（即負載變化與速度變化顯得不協調）所以一般電壓不低于200伏。為了求得良好的卷繞性能，轉速的應用范圍即空盤時的高轉速和滿盤時的低轉速的選擇相當重要，根據圖一應在1/3n0-2/3n0范圍內。如要求大于1：2可向二旁延伸。不同極數電機和卷徑比的合理工作速度范圍見下表。
力矩電機的使用是否合適，是否處于合理運行工況，對卷繞物的卷繞質量是否良好，在某種程度上決定于所選力矩電機的規格（額定堵轉轉矩值和電機極數）是否恰當。若用戶需要我公司幫助選型，請?zhí)峁┚砝@物線速度、滿盤直徑、空盤直徑、傳動減速比、卷繞物承受的張力這五個數據。
力矩電機作卷繞時輸出力矩可按下式計算：
式中：M－卷繞時的輸出力矩，N.m
F－卷繞張力，N
D－卷繞直徑，即滿盤時的卷繞直徑，m
i－傳動減速比

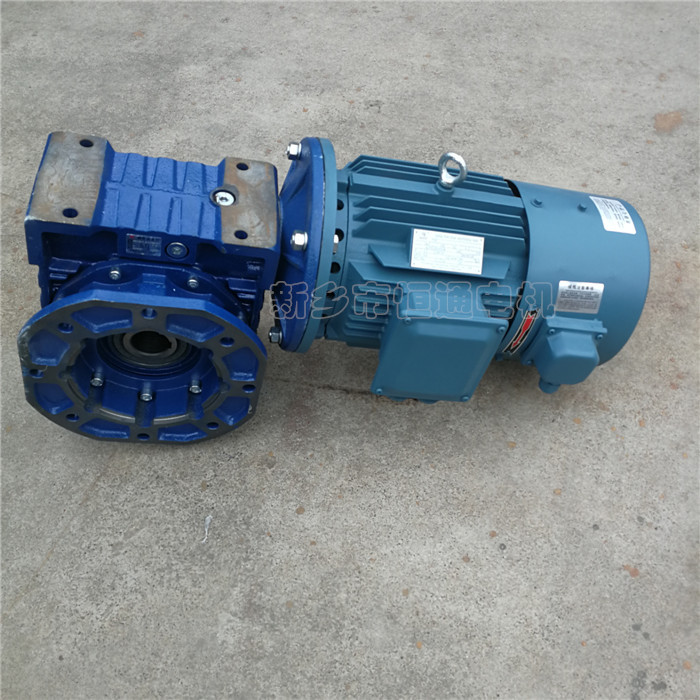

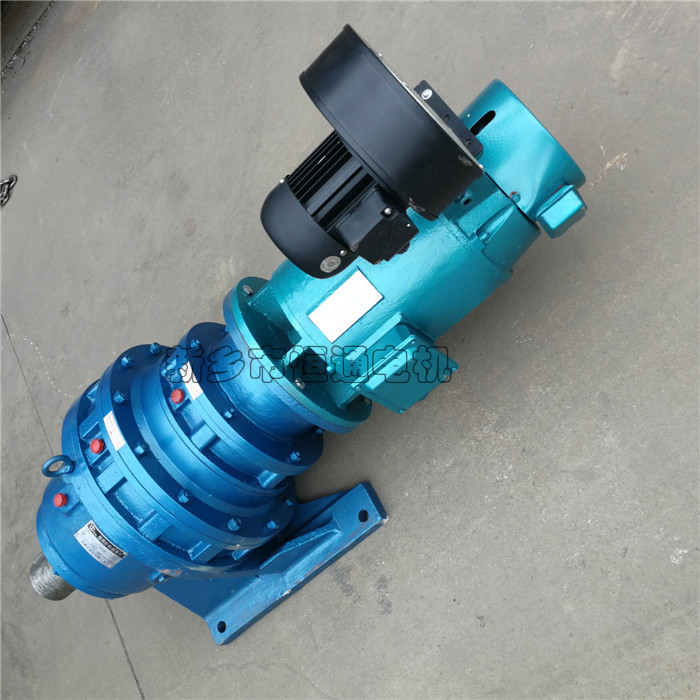

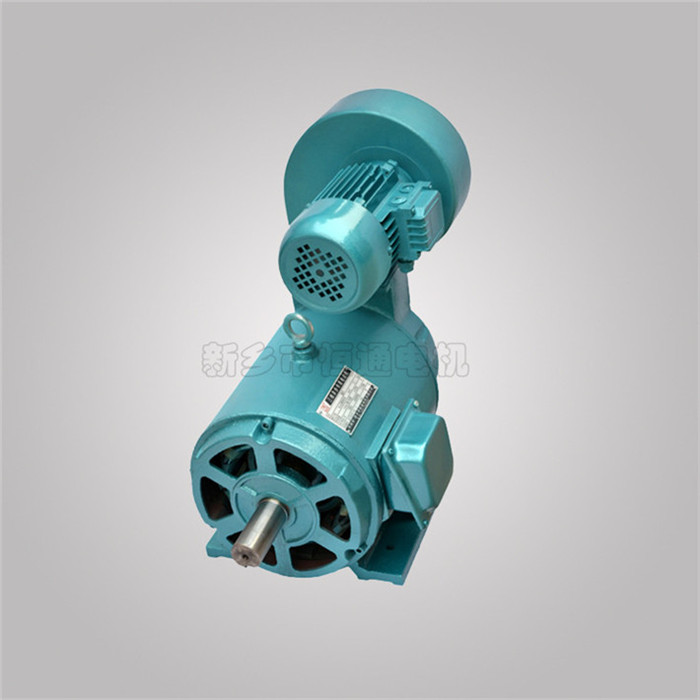

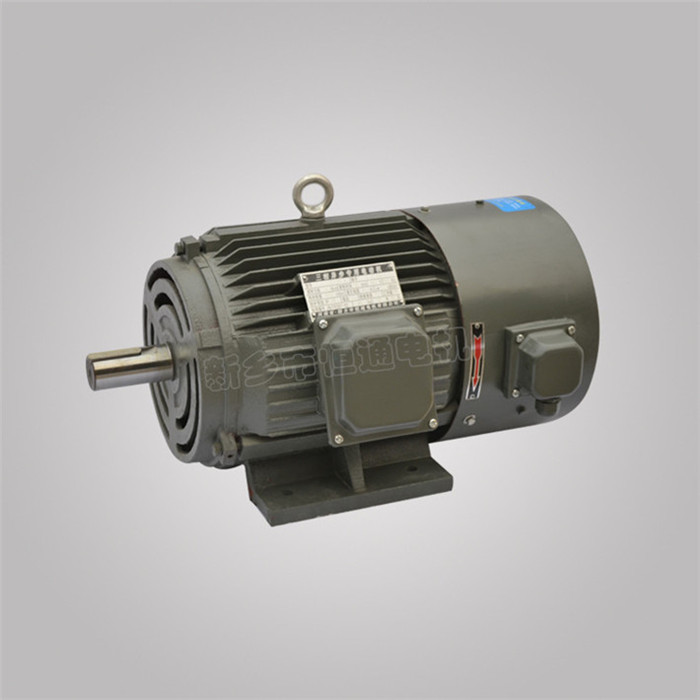

力矩電機的選擇有很多款：立式、臥式、立臥兩用、散熱風機也有2種結構。可以供客商選擇安裝方便的結構。特殊法蘭定做、特殊電壓定制多種多樣。希望可以滿足客商要求。
